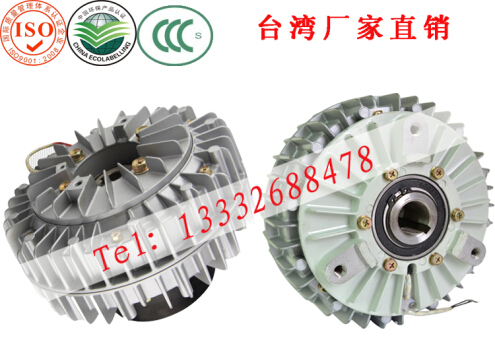

磁粉制動器剎車器選型指南

磁粉制動器剎車器選型指南

磁粉制動器剎車器的選型一般以所需傳達最大轉矩為依據來選定，

并同時注意保證實際滑差功率小于磁粉離合器、制動器的允許滑差功率。

計算公式如下： 實際滑差功率P=2×3.14×M×n/60=F·V(單位：W)

式中：M ----- 實際工作轉矩（N·m） F ----- 張力（N） n ----- 滑差轉速（r/min） V ----- 線速度（m/s）

●在無變速機構的情況下，卷繞材料所需的最大張力與最大卷繞半徑的乘積應小于磁粉制動器的額定轉矩。

此外，磁粉離合器的選擇還與其位置有關系：在滑差功率匹配的前提下，

把 磁粉離合器放在高速級，則可以選擇較小規格的離合器，

其體積、成本也相應下降。當小規格磁粉離合器不能匹配，而需較大磁粉離合器時，

應將其置于傳動機構的中部或后部，以增大工作轉矩降低滑差轉速。

●磁粉離合器、磁粉制動器在散熱條件一定時，其滑差功率是一定值，

因此其實際工作轉矩與轉速可以相互補償，即滑差轉速提高時，

則許用轉矩將相應下降，但最高轉速不得高于其許可轉速。

例：FZ100磁粉制動器，其額定轉矩M=100N.m,

滑差功率P=7KW 則額定轉速n=9550*P/M=9550*7/100=668.5r/min

若實際滑差轉速n=1500r/min(式中9550為常數系數)

則許用轉距應為M=9550*P/n=9550*7/1500=44.6N.m （式中：9550為常數系數）

1、確定磁粉制動器的型號、扭矩、類型（內旋轉空心軸系列、外旋轉中空軸系列、微型系列、單軸系列）等詳細資料；

2、扭矩的大小或者范圍，單位Nm，常用扭矩范圍在0.5Nm～400Nm之間；

3、訂購磁粉制動器或者離合器時，應當告知我司用于何種機器以及用途，以便我司更好的為用戶推薦或者建議；

4、包裝類型如無指定，均由我司統一的標準進行包裝；

5、發貨方式，用戶應當在提前告靠我司業務員或者跟單客服發貨的試是快遞、普運還是空運等，并在銷售合同上注明；

6、磁粉制動器、磁粉剎車器試運轉前,請詳細閱讀產品使用說明書；

7、配套產品，POD磁粉制動器剎車器可與張力控制器、

張力傳感器、齒輪減速電機、氣脹軸等產品配套，可需要指定配套設備請?zhí)岣嬖V我司；

8、消耗品-磁粉，我司所采用的磁粉均為進口產品，如用戶需要備用請?zhí)峤桓嬖V我司需的重量，單位為克。
